三科變頻器SKIV600A系列已經過多年的產品實踐應用與技術改進，目前成功應用于阿特拉斯壽力，英格索蘭、神鋼、復盛、捷豹、巨風、凌格風、開山等知名品牌的空壓機設備改造，控制功能達到完美的矢量效果，性能穩定，是進行舊空壓機節能改造與新空壓機配套使用的理想產品；
現介紹三科SKIV600A變頻器在舊空壓機改造的安裝及調試方法，協助您更好的使用三科變頻器以達到理想中的節能效果。

一：空壓機加裝三科變頻器線路調整

A原有線路說明：

1：R S T 是空壓機電源輸入接線端子，電源一路送給KM1 KM2 ，空壓機控制器控制電機啟動是通過KM1 KM2 KM3組成的星三角降壓?jiǎn)?dòng)來實現的。

2：R S T 另一路送到控制器的相位檢測端，用于相位檢測，同時給空壓機散熱風扇與空壓機電源變壓器提供電源(圖紙未顯示)，其次空壓機的電機電流檢測互感器一般是接在R S T 端子的上端，其中有兩條電源線是經過CT1的兩個內部圈。

B主線改線說明：

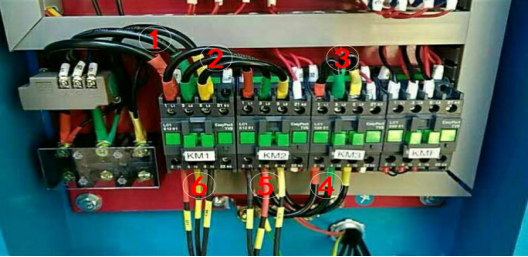

將圖中的①②③④這四組線(每組3根)拆掉，將⑤⑥這六根電機線按U1W2、V1U2、W1V2(三角形接法)分為三組分別接到變頻器的U、V、W端子上(如下圖所示)

C控制線接線說明

將壓力傳感器線串聯接到變頻器信號端子AI2和GND(一根線從控制器端子上拆下，接到變頻器AI2端子上，從GND接一根線到控制器端子上);將KM2(星三角啟動最后吸合的接觸器)的主觸點引一對常開觸點到變頻器的S1和COM上作變頻器的啟動信號;將急停開關的線串到變頻器常閉觸點RO1A和RO1B上作故障停機信號(將急停開關一端的線接到變頻器RO1A上，從RO1B引一根線到急停開關剛拆線的這個端子);

二：變頻器參數設定

序號參數設定參數說明

1P0.01=1外部端子啟動

2P0.05=30下限頻率

3P0.07=6頻率控制為PID控制

4P0.11=20加速時間

5P0.12=20減速時間

6P1.12=2運行頻率低于下限頻率時休眠

7P5.17=1AI2下限設定

8P5.19=5AI2上限設定

9P9.01=50壓力值設定值

10P9.02=1AI2反饋通道

11P9.04=1比例增益

12P9.05=1積分時間

13P9.08=5PID控制偏差極限

注意：

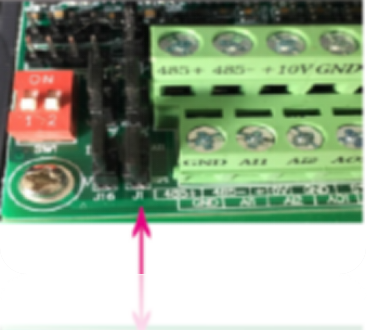

? 當AI2為電流信號輸入時，須將跳線端子J16的I和中心短接

? AI2用作電流輸入時20mA對應為5V;若輸入為4-20mA，P5.17=1V，P5.19=5V;

?空壓機所用的壓力傳感器壓力0-1.6MPa對應的是4-20mA電流信號，參數P9.01為設定壓力的百分比，如設8KG壓力時將P9.01的值設為50即可，可根據實際需求作修改，若實際壓力高則降低P9.01的設定值;若實際壓力低則提高P9.01的設定值即可。
