經編機可以使用一組或幾組平行排列的紗線，在送經機的所有工作針上形成線圈，形成針織物。它主要由編織機構、導桿橫移機構、送經機構、拉繞機構和傳動機構組成。

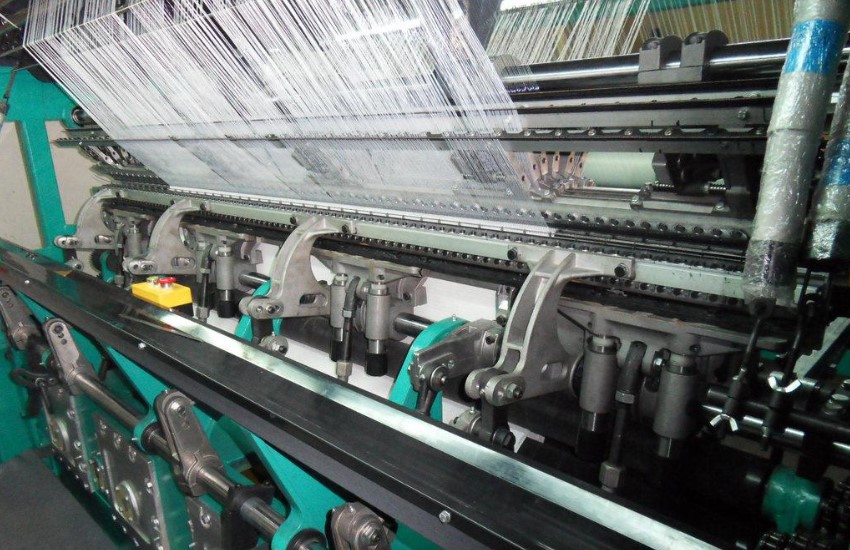

一、經編機的工作原理
經編機的主要成圈部件是織針、導紗針、沉降片和壓板(用于鉤編機):
1.織針排成一排安裝在針床上，并隨針床一起移動。
2.導紗針安裝在板條上形成導桿。
3.經紗穿過導紗針的孔眼，隨導桿移動并纏繞在針上，通過織針、沉降片和其他成圈部件的協同運動來編織織物。

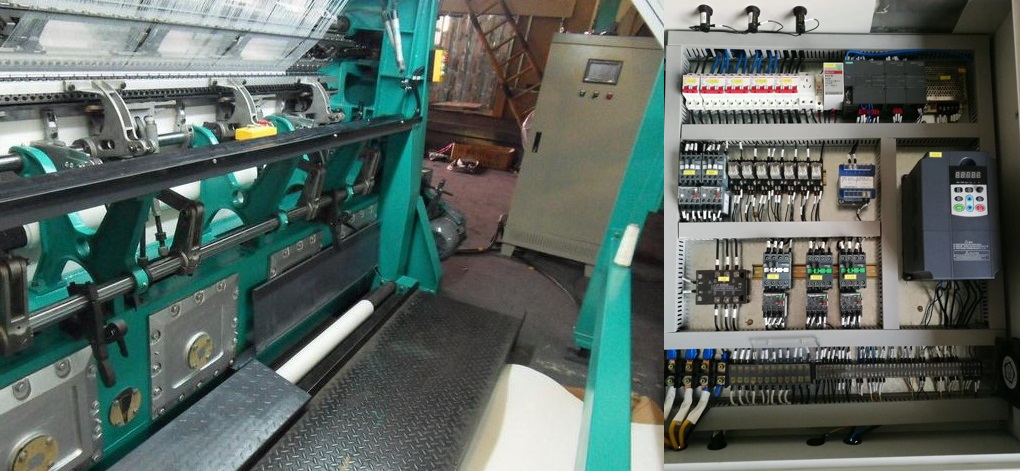

二、SKI600系列變頻器在經編機上的改造效果
優化前
原經編機低速時機械特性較軟，易受電網電壓波動、啟停不穩定、維護工作量大、浪費能源及影響織造等因素影響。
優化后：
1、穩定運行，提高產品質量
（a）動態響應快，過載能力強，機械特性硬；
（b）磁通矢量控制，低頻大轉矩，響應速度快；
（c）減速加DC制動功能，穩定停機和制動；
（d）啟停平穩，不易折斷，可實現無級變速；
（f）軟啟動運行，減少機械磨損，提高機器速度，提高設備利用率。
結果:設備改造運行以來，缺陷產品減少，產品質量明顯提高。
2、節能省錢：
降低啟動電流和運行電流，實時控制功率輸出，節約電能，效率更高，投入產出比更高。
效果:投入產出比高，半年內可以收回成本。
3、維護工作簡單
（a）電路更簡化，故障更少，維護更方便；
（c）十大保護功能，故障顯示碼減少故障查找時間。
結果:電機維護工作量大大減少，導紗針、織針、針芯等配件消耗相應減少，提高了設備整體運轉率，降低了設備維護成本，延長了設備使用壽命。
三、SKI600系列產品+經編機系統控制方案

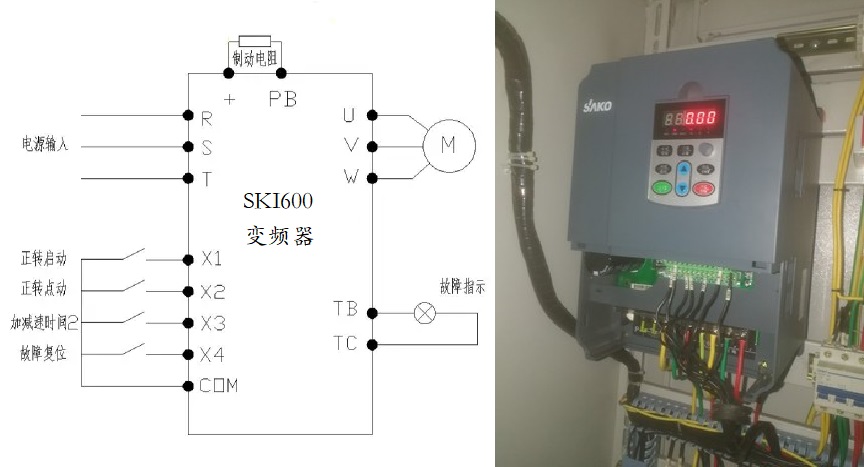

1、接線控制圖

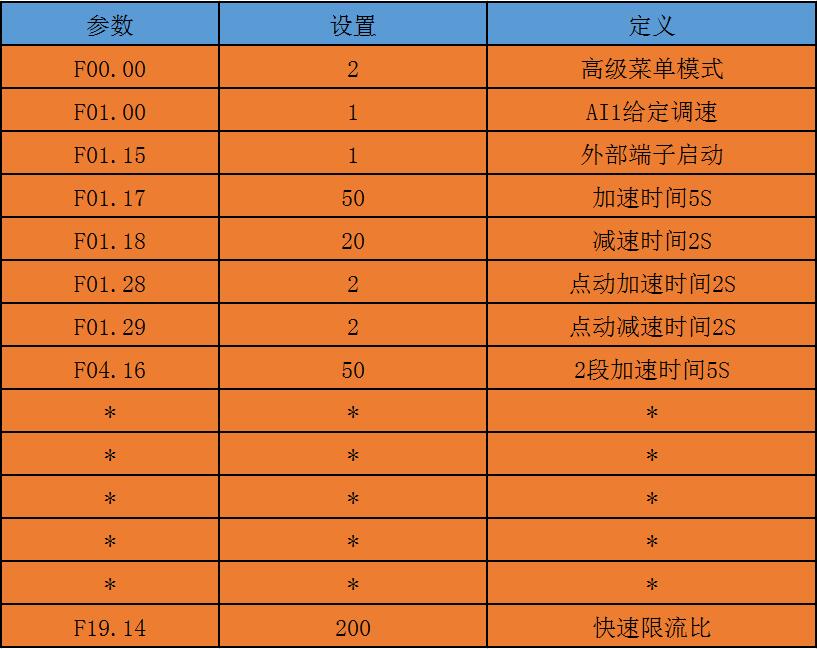

2.參數調試(部分顯示)
另外，有些電機使用V/f控制時，會開始報E-09，所以需要矢量控制，參數調整如下:
如果你需要了解詳細的參數，可以通過聯系三科變頻器的技術工程師進行咨詢。
