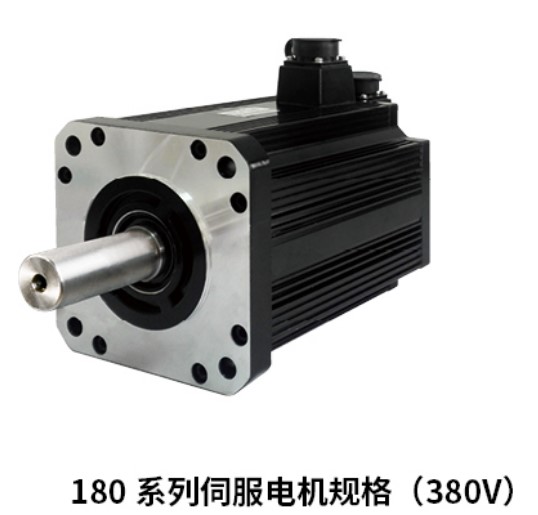

由于直流伺服電機響應速度快，低速平穩，調速范圍寬，常被用來進行精確調速和位置控制，在工業、國防和民用等領域，尤其是在火炮穩定系統、艦載平臺、雷達天線、機器人控制等領域都有廣泛的應用。雖然交流伺服電機的發展速度很快，但是在這些領域中，仍然很難替代直流伺服電機。
常規直流調速系統由速度環和電流環兩大反饋環組成，速度閉環由速度測量?jī)x、電流傳感器(霍爾器件)和模擬電路組成。在現代數字直流伺服控制中，采用高速數字信號處理器(DSP)，直接采集速度和電流信號，通過軟件實現數字比較、數字調節運算(數字濾波)、數字脈寬調制等多種功能，以達到精確控制速度的目的。兩者比較，模擬調速系統結構簡單，成本低，可靠性高，但調試復雜，因?yàn)槠潆娐穮?shù)的修改往往需要在硬件上進行修改；而數字調速系統結構復雜，成本高，但調速精度高，調試過程也比較容易，而且調速系統的性能可通過軟件控制。
本文介紹了一種方法，介于模擬調速和數字調速兩者之間，即利用可編程模擬器件(ISPPAC10)來實現模擬調速系統，該系統的電路參數可以通過軟件來調節，同時也可以用所建立的系統模型來仿真。應用該方法對原直流調速機 CCD攝像機自動變焦系統進行改進，取得了良好的效果。
模擬調速系統一般由兩個閉環組成，即速度閉環和電流閉環。為了使它們協調發揮作用，系統中設置了兩個調節器，分別調節速度和電流。這兩個反饋閉環在結構上是一一嵌套的。這就是所謂的雙閉環調速系統，它具有動態響應快、抗干擾能力強的優點，因此得到了廣泛的應用。
在模擬調速系統的調試過程中，由于電機的參數或負載的機械特性與理論值相差較大，往往需要通過頻繁更換R、C等元件來改變電路參數，以獲得預期的動態性能指標。這樣做很麻煩。如果穩壓電路由可編程的模擬器件組成，那么增益、帶寬甚至電路結構等系統參數都可以通過軟件修改，非常方便調試。
模擬電路可以用可編程模擬器件輕松設計和實現。利用他設計的模擬調速電路，可以通過軟件調整電路的參數和結構，使得調試過程非常簡單。需要注意的是，這類器件的工作電壓一般不超過5V。
本文所述伺服電機相關內容由杭州三科變頻器工程部人員整理。
