首先你要明白一件事，長控制模式功能并不是所有變頻器品牌的產品都具有的。那么接下來分析一下什么是定長控制功能。
當通過DI(DI功能選30)端采集長度脈沖，其中終端采樣的脈沖數除以每米的脈沖數Fb-07，可以計算出實際長度Fb-06。而當實際長度大于設定長度Fb-05時，多功能數字開關輸出“已達到長度”O(jiān)N信號。在定長控制過程中，可以通過多功能DI端子(DI功能選擇為31)重新設定長度。具體設置如下圖所示。

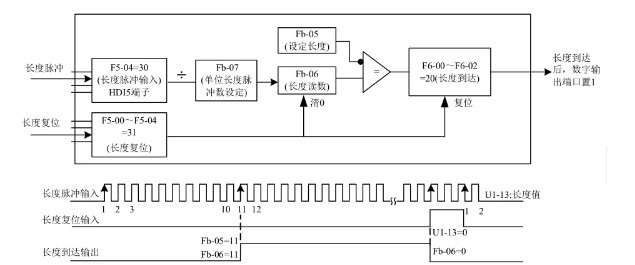

(定長控制模式功能碼設置)
注意:
1)定長控制模式下無法識別方向，只能根據脈沖數計算長度。
2)只有HDI端子可以用作“長度計數輸入”端子。
3)將長度達到的開關輸出信號反饋到停機輸入端子中，可作為自動停止系統使用。

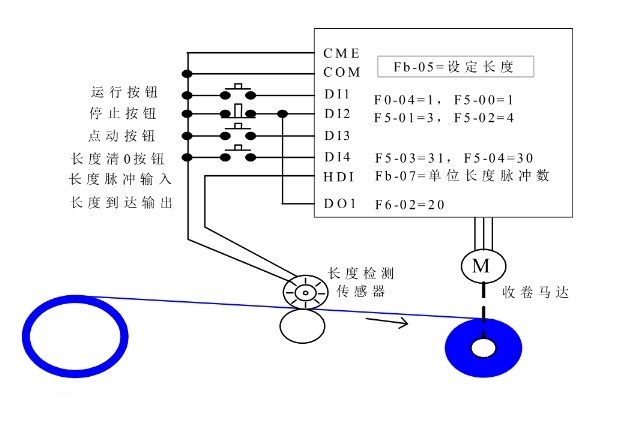

(定長控制功能的常見應用示例)
