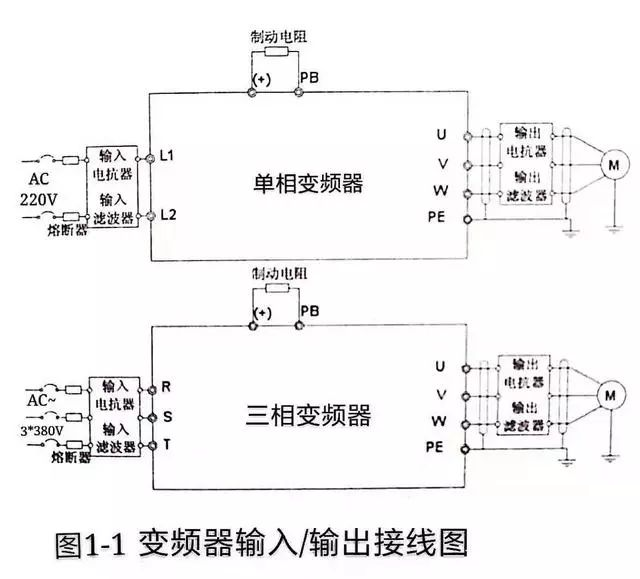

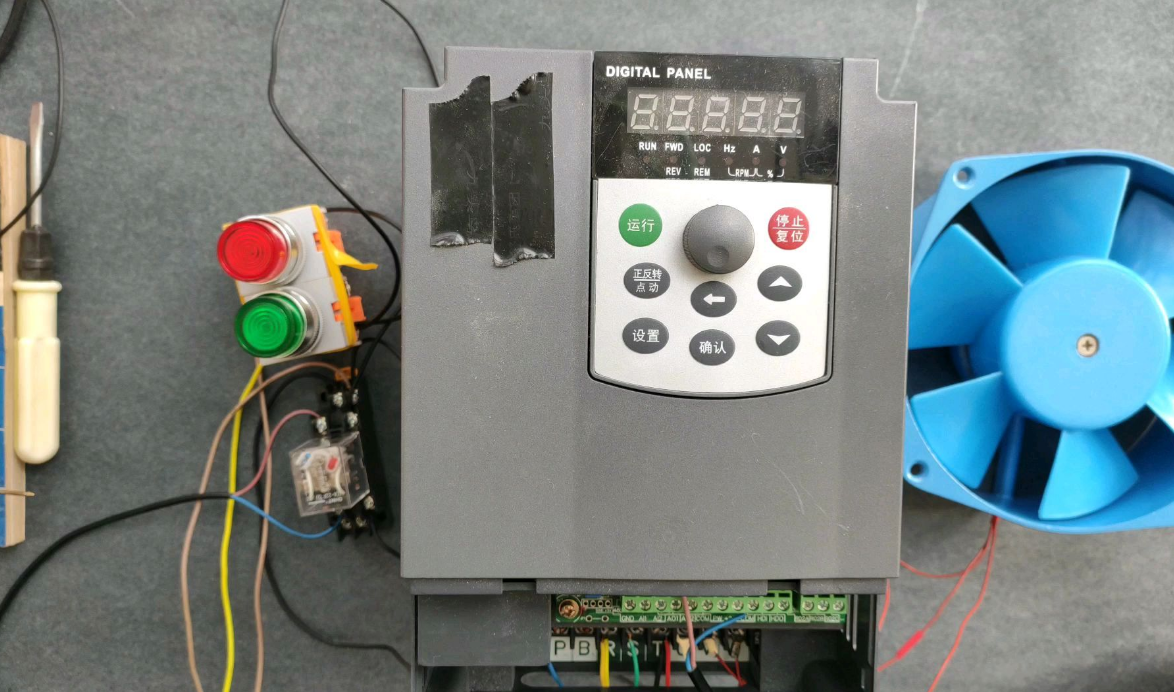

當電機與變頻器之間的距離超過50米的時候，我們就需要在變頻器的輸出端子U、V、W與電機的輸入端子中串接電抗器、濾波器或采用帶金屬屏蔽層的電力電纜進行駁接。此外當有控制信號電纜的，需要將動力電纜與控制電纜分開走線，禁止使用不對稱電機電纜。如果是帶接地屏蔽的電纜，一定要與電動機的外殼接地接入接地電阻值良好的接地樁中，這樣可以在保證安全的同時，最少限度地減少電磁諧波干擾成分。詳細接線示意圖(圖1-1)如下，

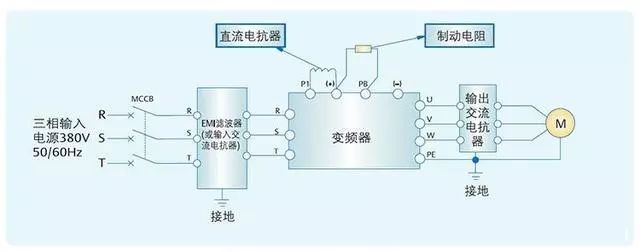

這樣做的主要目的抑制變頻器輸出的諧波干擾，避免它產生的干擾引起變頻器本身的速度失調或執行一些錯誤命令。同時提供供電線路中的功率因數?，F(xiàn)在的變頻器大都采用SPWM正弦脈寬調制，所謂正弦脈寬就是在進行脈寬調制時，使脈沖系列的占空比按照正弦規律來進行。當正弦值最大時，脈沖的寬度同時也最大，而脈沖之間的間隔則較大。SPWM控制方式產生的輸出電壓和輸出電流都含有諧波，請看下圖(圖1-2)所示。

上圖1-2時為SPWM輸出的電壓波形，圖1-3為SPWM輸出的電流波形圖。由上兩個波形圖中可以清楚地看出，SPWM模式控制的變頻器輸出的電壓電流波形都有諧波成分，諧波頻率的大小與變頻器的載波頻率有直接關系(如圖1-3所示)，如果提高載波頻率，可以使負載電流波形和正弦波波形接近，從而能夠減小輸出電流的諧波成分，而載波頻率的大小是受逆變器件的工作頻率的控制的。變頻器的諧波干擾主要是通過電路傳導方式傳播的，當線路越長、變頻器的容量越大，所產生的高次諧波干擾越大，對變頻器本身和周?chē)母鞣N電氣儀表設備越大。

當變頻器的容量較大時，它還會將這個局部供電線路系統中的電壓產生畸變。這里總結以下幾條來說明變頻器由于線路過長或變頻器的容量過大，產生的諧波干擾對電氣設備的危害。(1)變頻器輸出的諧波對電動機的影響

①產生的諧波電流將直接引起電動機的附加發熱，使電動機定子繞超過電動機本身的額定溫升，這樣電動機的額定輸出容量就會大打折扣。

②變頻器輸出的電流波形不是完全的正弦波，它會增加電動機的峰值電壓，這樣它直接影響電動機的絕緣等級。

③諧波會惡性循環，使輸出電流成分產生附加轉矩，而造成電動機輸出轉矩嚴重下降。

④諧波干擾造成的變頻器載波頻率成分增加，它直接引起電動機鐵芯的振動而產生電磁噪聲。綜合上述種種原因，結合安全用電的因素，建議不要采用變頻器與電動機，長距離連接控制。它的成本高于架空線路或地埋電力電纜的成本。

如果條件不允許的話，長距離運行，需要根據變頻器的額定輸出功率，來另外購置與它相匹配的“輸入電抗器或輸入濾波器”、“輸出電抗器或輸出濾波器”，按照變頻器的使用說明書和電抗器的使用說明書來正確的接線即可。
