一、概述
在數控機床上，不僅需要精確控制主軸的速度，還要精確控制主軸的定位。而SKI610數控機床變頻器可以在高性能閉環矢量控制的基礎上增加定位和進位功能，能夠完成對主軸的任意點定位和任意角度進位控制。
二、硬件連接

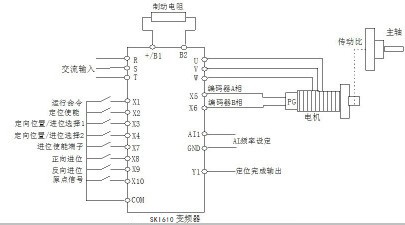

如圖1所示為5.5KW變頻器的硬件連接。運行命令由端子給定，頻率設定由模擬AI1給定。電機采用增量式編碼器，AB相接X5、X6端子，并且設置好電機與主軸之間的傳動比P6.08。如果編碼器安裝在主軸上，需要設置P2.49和P2.50，并將P6.08設置為1。
三、調試說明
1、閉環矢量。由于系統是在閉環矢量控制下運行的，因此首先要保證閉環矢量的正常運行。首先進行電機參數自整定，將電機與負載脫開，PA.29=2（旋轉整定）。如果不能與負載脫開也可PA.29=1（靜止整定）。或者直接復制同類型電機的參數。設置好編碼器線數P2.44。P0.01=1（閉環矢量控制）。給定P0.02=10HZ，以較低的頻率和較大的電流運行，改變編碼器AB的相位序列。

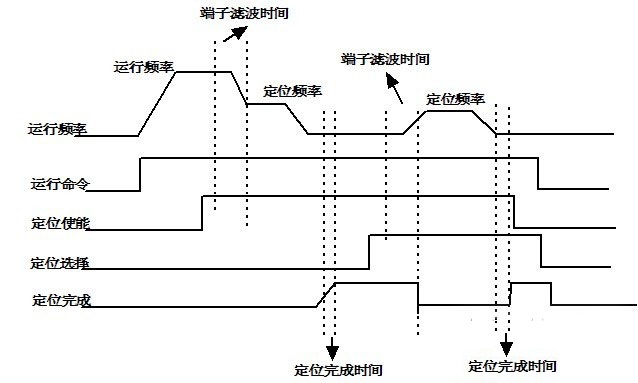

2、定位功能。閉環矢量能正常運行的情況下定位功能的設置，使P6.07=1，定位功能模塊才有效。主軸位置以脈沖數確定，可以以任意位置為參考0°，主軸轉360°對應：編碼器脈沖數*傳動比*4。比如編碼器為1000線，傳動比1.5，則360°對應：1000*1.5*4=6000個脈沖，若要停在60°則P6.11設置值為：60/360*(1000*1.5*4)=1000。確定參考0°時，可使主軸停在某一角度，然后按上述公式算出角度對應的脈沖值，調整當前位置顯示（P6.46）為此脈沖值即可?？稍O(shè)置4個定位角度（P6.11~6.14），通過選擇端子選擇，若需要更多的定位角可通過通訊設置。設置PC.21=1，則可在監視狀態查看主軸當前位置。

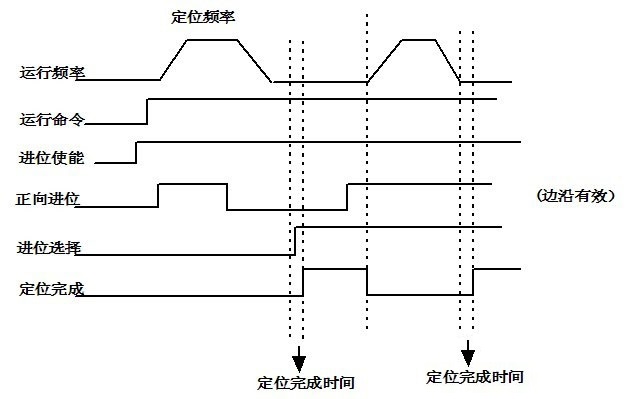

此外，定位完成后可以進行進位處理，或在給定的運行命令之前，進位使能已經有效，直接輸出定位完成后，可以接收進位命令。進位機可時定位，可命令無效。同樣設置脈沖式進位角，計算方法同上。
四、總結
在定位期間，當數控機床變頻器運行到定位頻率，然后執行定位過程。如果出現過沖，可以適當降低定位頻率，延長定位時間或降低比例增益。目標是在不超調的情況下最小化定位時間。
