我們掌握變頻器(Variable-frequency Drive 以下簡稱：VFD)的很多術語可能并不容易。本文挑選了其中10個經常出現在很多VFD手冊和技術文章中，主要涉及實際應用的定義。學習與VFD的設計、使用、實現和維護相關的術語定義，會讓用戶更容易正確應用VFD。
1.整流器/變流器:VFD主電源電路的三個主要部分之一，是功率流的第一部分。輸入交流線電壓在轉換器部分被整流為DC電壓，轉換器部分由二極管、可控硅整流器(S . C . R)或絕緣柵雙極晶體管(IGBT)以全波橋式結構連接而成。
2.DC母線:VFD主電源電路的第二個主要部分，主要由電容器組成，它平穩地儲存由變流器整流后的電能。DC總線部分還可以包含預充電電路和鏈路扼流圈。
DC總線是VFD主電源電路的第二個主要部分，主要由電容器組成，電容器平穩地存儲由轉換器整流的功率。
3.逆變器:VFD主電源電路的第三個主要部分。逆變器部分由I G B T組成，它利用脈沖DC母線電壓或脈寬調制產生正弦輸出電流。因為反相器是VFD和DC驅動器的主要區別，所以VFD本身有時也被稱為反相器。
4.隔離柵雙極晶體管(I G B T):一種電子驅動的高速半導體開關。通過在I G晶體管的柵極和發射極之間施加一個小的正電壓，電流可以從集電極流到發射極。VFD中IGBT的開關頻率范圍是2到15千赫。
5.脈沖寬度調制(PWM):一種VFD控制方案，其中通過使用一組6個電源開關(通常為I G B T)使用恒定的DC電壓來重構模擬交流電壓波形。有效電壓可以通過改變固定幅度脈沖的寬度來控制。這種脈寬調制方案是有效的，因為電機是一個大電感，不允許電流像電壓一樣脈動。正確排序后，PWM以近乎完美的正弦波形輸出電機電流。

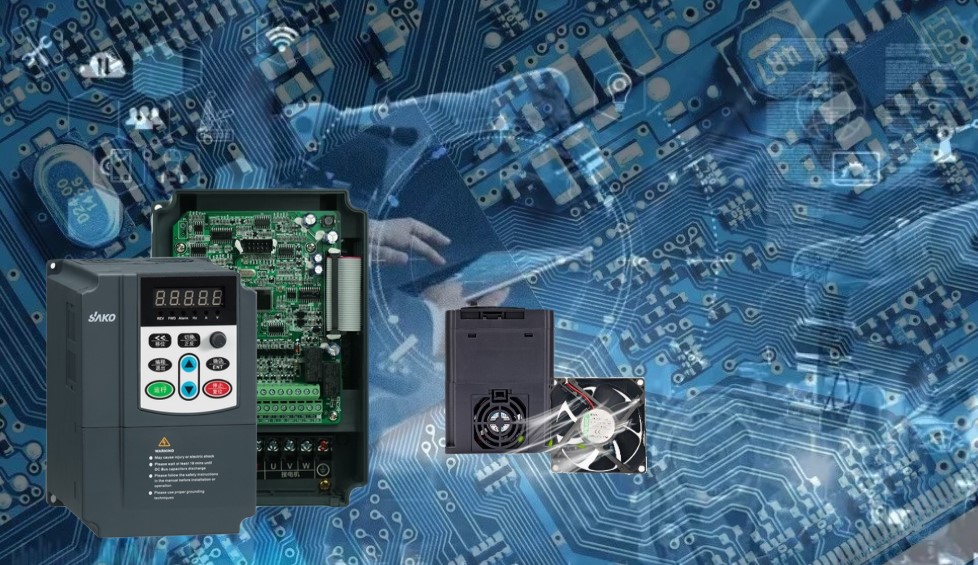

▎整流器/變換器是VFD主電源電路的三個主要部分之一。
6.載波頻率:在基于PWM的VFD中，輸出晶體管關斷或?qū)ǖ乃俾剩ǔ?到15 k H z，該值越高，電流波形越好，但VFD損耗越大。
在基于脈寬調制(PWM)的VFD中，載波頻率是輸出晶體管關斷或?qū)ǖ乃俾?，通常?至15 kHz。
7.公共母線:連接單個VFD DC母線段或從公共DC電源運行多個獨立逆變器段的方法。這種方法的優點是電機運行順序可以用來平衡電機和再生，所以很少或不需要動態制動。
8.動態制動:在VFD中，這是指通過晶體管將電阻器連接到DC總線。只有當DC總線電壓超過設定電平時，晶體管才導通，電源才轉移到電阻器，這通常發生在負載快速卸載時。
9.接地:接地是輸入交流電源的參考點。如果電源線意外接觸到地面，交流電源保護電路會立即將交流電源與觸點電隔離。為了創建接地點，通常將接地棒連接到地面，所有接地電路都連接到接地點。當VFD底盤連接回該接地時，將建立一個安全的導電路徑，以防止導體意外短路到外殼的金屬部分。

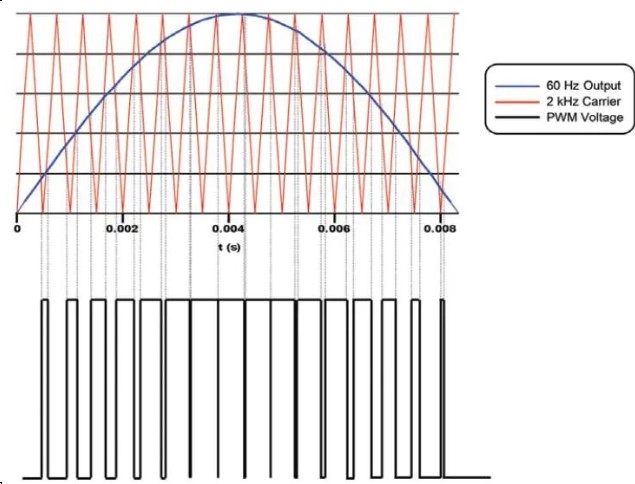

VFD中的▎基于脈寬調制(PWM)，載波頻率是輸出晶體管關斷或?qū)ǖ乃俾?，通常?至15 kHz。
10.K V A: VFD的有效功率，基于其提供的輸出電壓和電流。(kVA=V×A× √ 3，用于三相輸出。)將輸出V A乘以負載功率因數，得到輸出功率。在確定VFD所用元件的規格時(如變壓器、保險絲)，了解額定輸入的kVA是很有用的。
