本文主要介紹采油行業對變頻調速技術的應用，變頻器能夠使磕頭機的運動規律適應油井的變化工況，實現系統效率的提高，達到節能增產的目的。
一、引言
磕頭機電量約占油田總用電量的40%，運行效率非常低，平均運行效率只有25%，功率因數低，電能浪費大。因此，磕頭機節能潛力非常巨大，石油行業也是推廣“電機系統節能”的重點行業。
二、方案優勢
大大提高功率因數（0.25～0.5提高0.9以上），減小了供電電流，從而減小了電網及變壓器的負荷。
動態調整抽取速度，一方面節能，同時增加原油產量。
實現真正“軟起動”對電機變速箱磕頭機，避免過大機械沖擊，延長設備使用壽命。
三、負載分析

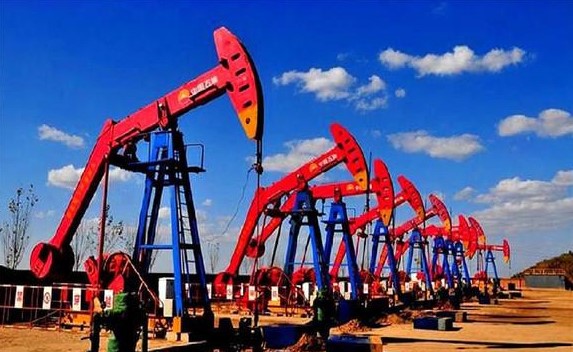

(1) 國內應用最廣泛的是游梁式豎井磕頭機，它有三部分組成：
地面部分：由電動機、減速器和四連桿構成；
井下部分：抽油泵（吸入閥、泵筒、柱塞和排油閥），它懸掛在套管中的下端；
抽油桿柱：連接地面磕頭機和井下抽油泵的中間部分。
(2) 磕頭機的電機負荷是按周期變化
開始起動時，負荷很大，要求啟動轉矩很大。正常運行時負荷率很低，一般在20%左右，高時負荷率只有30%。電機的負荷曲線有2個峰值，分別為磕頭機上、下沖程的“死點”。
未進行平衡的條件下，上、下沖程的負載極度不均衡，在上沖程時，需要提起抽油桿柱和液柱，電機需付出很大能量。在下沖程時，抽油桿柱對電機作功，使電機處于發電狀態。通常在磕頭機的曲柄上加上平衡塊，消除上下沖沖程負載不平衡度。平衡塊調節較好，其發電狀態的時間和產生的能量就小，由于抽油載荷是每時每刻在變化，平衡配重，不可能隨抽油負荷作完全一致的變化，絕大部分磕頭機配重嚴重不平衡，從而造成過大的沖擊電流，沖擊電流最大可是5倍的工作電流，甚至達到額定電流的3倍。調整好平衡配重，可降低沖擊電流是正常工作電流的1.5倍。
(3) 負載特性
是恒速運行，由于配重，是變轉矩，變功率負載在一個循環周期內有兩次發電狀態，起動力矩大、慣性大。
(4) 國內油田使用的磕頭機普遍存在的問題
運行時間長，“大馬拉小車”，效率低，耗能大，沖程和沖次調節不方便，有時空抽現象。
四、磕頭機應用變頻器的難點
（1）磕頭機在一個工作循環中，有兩次發電狀態，尤其當配重不平衡時，產生的“泵升電壓”很高，靠加大變頻器直流側電解電容和減小制動電阻值，不能完全解決問題，并且隨著油層的變化，“泵升電壓”也在變化。
（2）磕頭機起動需要較大的起動轉矩，如變頻器參數設置不當，易造成過流或不能起動。
（3）以往的變頻節能改造設計方案很少考慮油井的油面、油濃度的變化等情況。在提高產量方面，效果不佳。
五、解決方案
(1) 采用變頻調速技術，使電機轉速與磕頭機負載匹配
在前期井中由于剛開采，油量大，讓變頻器運行到65Hz，電機轉速提高30%，采油率比工頻提高20%，工效提高1.2倍。在中、后期井中，油量減小，降低轉速，減少沖程，一般頻率運行至35～40Hz之間，電機轉速下降30%。節電率可達25%，而且提高了功率因數。
(2) 動態調節磕頭機的沖程頻次
隨著油井由淺入深的抽取，油量逐漸減小，出現泵充滿度不足，泵效下降，當油井的供油能力小于抽油泵排量時，就造成泵抽空和液擊現象。降低頻率，電機轉速下降，提高充滿度，不僅節能而且增加原油產量。
(3) 動態調節磕頭機上下行程的速度
適當降低下行程速度，提高泵內的充滿度，適當提高上行程速度，可減小提升中漏失系數，使磕頭機工作在最佳運行狀態。
(4) 起動力矩大，運行中負荷低，沖擊電流大
要從根本上解決問題，加大電動機極對數或增大減速箱速比，增大輸出力矩。變頻器正常運行80～90HZ。這也有利于減少發電狀態的能量，減少“泵升電壓”。
(5) 再生能量的處理問題
增大變頻器直流側濾波電容的容量；減少制動電阻值，提高制動系統的耗電能力，或直接使用回饋制動，減小能量損失。
(6) 防空抽，增產
動態調節磕頭機沖程頻次和上、下行程速度。設定電機的輸出功率標準值，實時檢測電機輸出功率，控制電機轉速，大于標準值，加速。反之減速，實現閉環控制。
六、變頻控制方案
a、系統有變頻運行和工頻運行兩種方式，當變頻出現故障時，可切換到工頻運行；
b、采用能耗制動來消耗“泵升電壓”；
c、通過PLC+變頻器的方式完成系統的控制。
