前 言

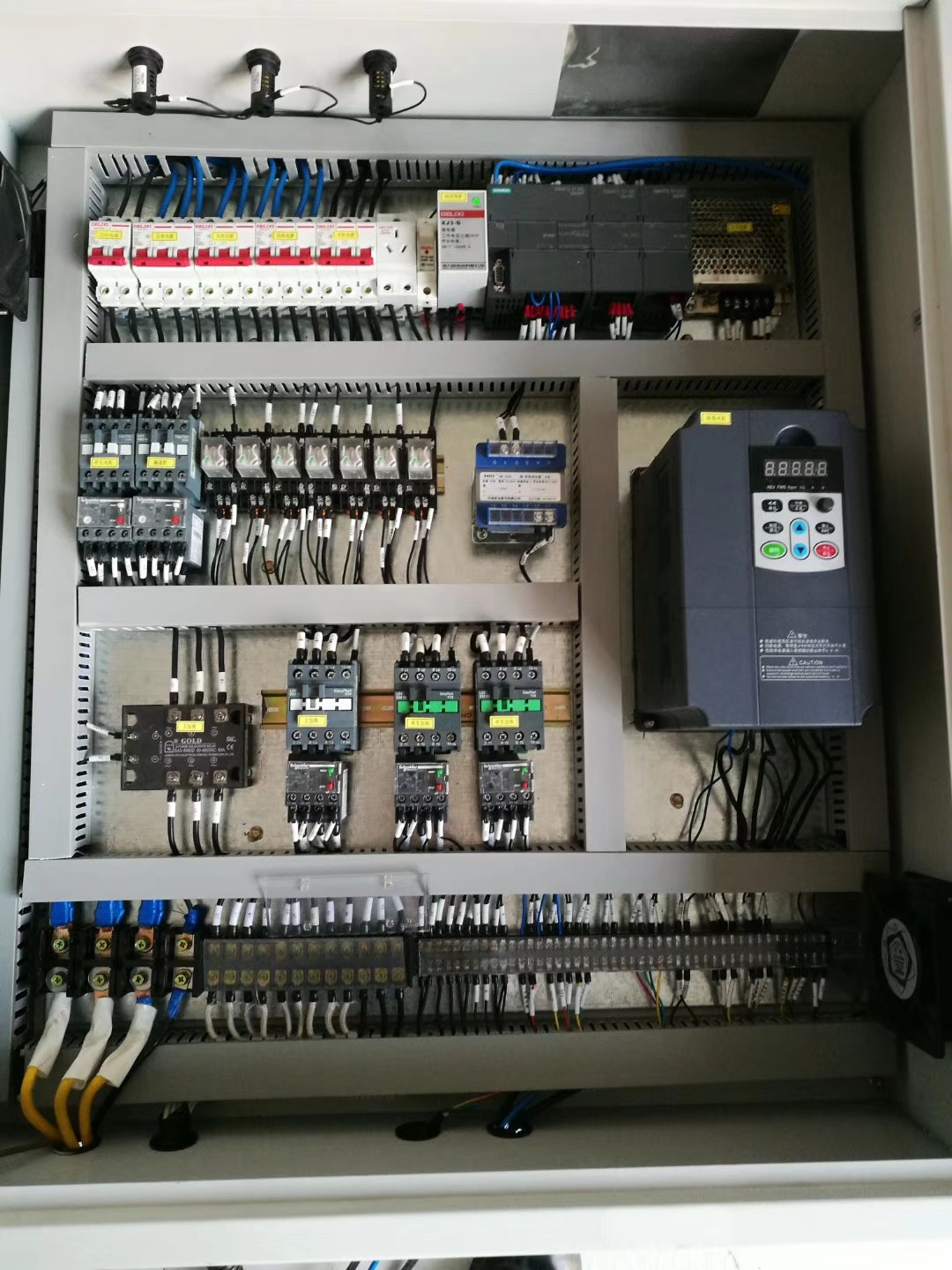

有用戶反映，在變頻器輸入電路中配置漏電保護器的，但是送電后或運行變頻時，漏電保護器經常會跳脫，原因又找不到，許多人都認為變頻器的質量有問題，但這是有原因的。本文將根據變頻器的設計原理對這一問題進行深入分析，并且提出相應的解決方案。
一、漏電保護開關的工作原理
漏電保護開關檢測的是輸入共模電流，也就是所說的對地漏電流，檢測漏電流的電流互感器是同時穿過了R/S/T三根火線和零線，在沒有漏電流的情況下，不論接三相負載還是接單相負載，R/S/T和N線這4根線中流過的電流之和總是為零。當負載側有對地短路現象或者對地有較大的電容時，輸出側的電流就會通過大地返回電網，此時流過電流互感器的電流之和不為零，這個電流就稱之為漏電流。當檢測到的電流大到一定程度就會觸發保護開關脫扣。
二、使用變頻器對地漏電流的產生原因分析
在應用中為何會產生較大的漏電流
普通電機的繞組和機殼之間存在著較大的分布電容，在電網供電的情況下，電源線上只有50Hz的工頻電壓，由于頻率很低，通過分布電容的漏電流很小。但在用變頻器驅動電機時，由于變頻器輸出的是幾kHz的PWM(高頻脈寬調制）的電壓波形，輸出電壓是在0V到530V之間快速跳變的脈動電壓，該脈動電壓產生諧波，這些諧波對于同樣的電機同樣的分布電容，漏電流會增大百倍以上，因此容易發生一運行變頻，漏電開關就跳閘現象。
變頻器輸入端安規電容的作用
輸入端安規電容的作用主要是減小變頻器內部對外部電網的干擾影響，由于有幾組的電容保護，變頻器可以承受較大的來自電網的電壓突波，比如雷擊等，而不至于損壞；
由于變頻器中安規電容取值很?。?700PF），對于工頻的阻抗很大（1.4M），對漏電流的貢獻很?。肯嗉s0.15mA ,且三相平衡時基波漏電流之和為零）。
然而，如果電網中的電壓諧波較高，電網漏入變頻器的電流會明顯增加，三相不會抵消。泄漏電流的值與電壓諧波的頻率和諧波電壓的幅度成正比。因此，當漏電開關閉合時，很容易跳閘。
總結
上文所述的產生漏電流不僅僅大于50mA，而具體的數據根據實際情況，將與以下幾個因素有關：
1、電機電纜線的長度；
2、電機電纜線是否有屏蔽；
3、變頻器的調制頻率；
4、在應用無線射頻時是否干擾濾波器；
5、電機是否接地。
三、減小漏電流的方法
載波頻率：因為漏電流的有效值與頻率約為開方關系，所以載波頻率越高，漏電流越大
輸出頻率：輸出頻率在較高的時候，漏電流和輸出頻率沒有太大關系，基本上是接近與零頻率的，由于變頻器三相輸出的漏電流是疊加關系，漏電流的有效值會變大。
“零地合一”接線方式對漏電流的影響
所謂零接地集成是指將電網的零線作為地線連接到變頻器的PE端，因為變頻器和負荷對機殼影響所產生的漏電流經由零線返回電網的，這部分漏電流沒有辦法通過漏電保護開關來檢測，理論上，如果變頻器和電機負載的外殼沒有接地(主要是電機外殼)，漏電流理論上能夠接近為零，但事實上不可以保證，只有提升和減少漏電流。
輸出電抗器的作用
通過在變頻器的u/v/w輸出端加入反應器，可以降低負載的高頻阻抗和漏電流。
