變頻器初學者都想了解變頻器控制原理接線圖，那邊變頻器控制原理接線圖根據什么工作原理設置呢?本文主要從5方面介紹，希望對大家學習變頻器有所幫助。
第一，變頻器控制原理接線圖根據變頻器工作原理設置步驟首先要確認變頻器的安裝環境;
1.工作溫度。變頻器內部是大功率的電子元件，極易受到工作溫度的影響，產品一般要求為0～55℃，但為了保證工作安全、可靠，使用時應考慮留有余地，最好控制在40℃以下。在控制箱中，變頻器一般應安裝在箱體上部，并嚴格遵守產品說明書中的安裝要求，絕對不允許把發熱元件或易發熱的元件緊靠變頻器 的底部安裝。
2. 環境溫度。溫度太高且溫度變化較大時，變頻器內部易出現結露現象，其絕緣性能就會大大降低，甚至可能引發短路事故。必要時，必須在箱中增加干燥劑和加熱 器。在水處理間，一般水汽都比較重，如果溫度變化大的話，這個問題會比較突出。
3.腐蝕性氣體。使用環境如果腐蝕性氣體濃度大，不僅會腐蝕元器件的引線、印刷電路板等，而且還會加速塑料器件的老化，降低絕緣性能。
4. 振動和沖擊。裝有變頻器的控制柜受到機械振動和沖擊時，會引起電氣接觸不良?；窗矡犭娋统霈F(xiàn)這樣的問題。這時除了提高控制柜的機械強度、遠離振動源和沖擊 源外，還應使用抗震橡皮墊固定控制柜外和內電磁開關之類產生振動的元器件。設備運行一段時間后，應對其進行檢查和維護。
5. 電磁波干擾。變頻器在工作中由于整流和變頻，周圍產生了很多的干擾電磁波，這些高頻電磁波對附近的儀表、儀器有一定的干擾。因此，柜內儀表和電子系統，應 該選用金屬外殼，屏蔽變頻器對儀表的干擾。所有的元器件均應可靠接地，除此之外，各電氣元件、儀器及儀表之間的連線應選用屏蔽控制電纜，且屏蔽層應接地。 如果處理不好電磁干擾，往往會使整個系統無法工作，導致控制單元失靈或損壞。
第二，變頻器控制原理圖根據變頻器工作原理設計步驟其次是根據變頻器和電機的距離確定電纜和布線方法
1.變頻器和電機的距離應該盡量的短。這樣減小了電纜的對地電容，減少干擾的發射源。
2. 控制電纜選用屏蔽電纜，動力電纜選用屏蔽電纜或者從變頻器到電機全部用穿線管屏蔽。
3.電機電纜應獨立于其它電纜走線，其最小距離為500mm。同時應避免電機電纜與其它電纜長距離平行走線，這樣才能減少變頻器輸出電壓快速變化而產 生的電磁干擾。如果控制電纜和電源電纜交叉，應盡可能使它們按90度角交叉。與變頻器有關的模擬量信號線與主回路線分開走線，即使在控制柜中也要如此。
4. 與變頻器有關的模擬信號線最好選用屏蔽雙絞線，動力電纜選用屏蔽的三芯電纜(其規格要比普通電機的電纜大檔)或遵從變頻器的用戶手冊。

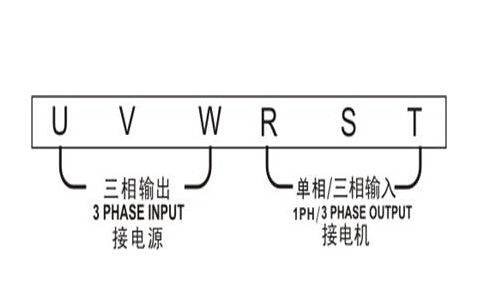

第三， 變頻器控制原理接線圖
1.主回路：電抗器的作用是防止變頻器產生的高次諧波通過電源的輸入回路返回到電網從而影響其他的受電設備，需要根據變頻器的容量大小來決定是否需要加電 抗器;濾波器是安裝在變頻器的輸出端，減少變頻器輸出的高次諧波，當變頻器到電機的距離較遠時，應該安裝濾波器。雖然變頻器本身有各種保護功能，但缺相保 護卻并不完美，斷路器在主回路中起到過載，缺相等保護，選型時可按照變頻器的容量進行選擇?？梢杂米冾l器本身的過載保護代替熱繼電器。
2. 控制回路：具有工頻變頻的手動切換，以便在變頻出現故障時可以手動切工頻運行，因輸出端不能加電壓，固工頻和變頻要有互鎖。
第四，變頻器的接地 變頻器正確接地是提高系統穩定性，抑制噪聲能力的重要手段。變頻器的接地端子的接地電阻越小越好，接地導線的截面不小于4mm，長度不超過5m。變頻器的 接地應和動力設備的接地點分開，不能共地。信號線的屏蔽層一端接到變頻器的接地端，另一端浮空。變頻器與控制柜之間電氣相通。
第五，還要注意變頻器遠程控制新技術領域
該系統由一般以下幾部分組成：1.中央控制中心;2.“數據鏈”及數據交換系統;3.呼叫應答系統;4.實時監視、實時控制、實時預警系統;
系統值守人員通過數據鏈建立起來的用戶端與中央控制中心的鏈接，為用戶提供每天24小時，每年365天的“全天候”、“全時段”實時在線專業服務。使用現代科技手段高效地、準確地把握最前端的變頻器運行動態。
