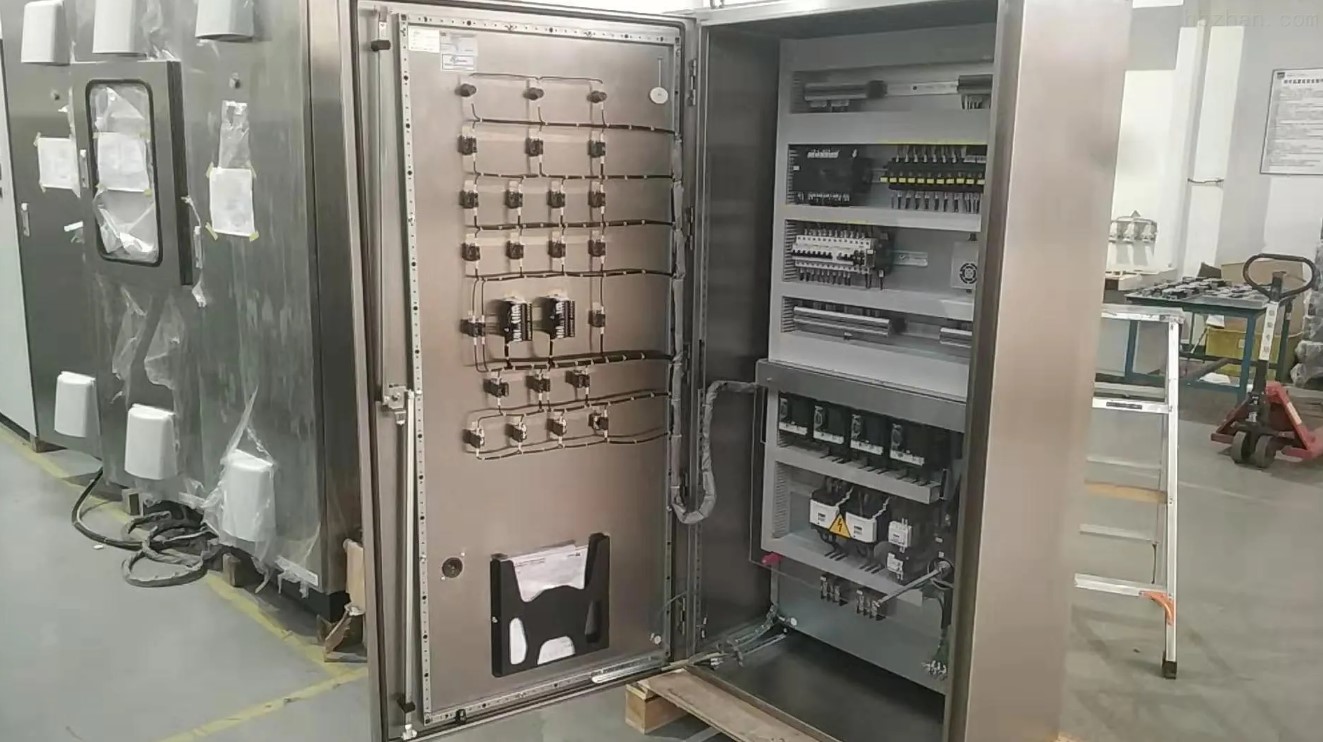

在變頻柜的控制回路中，既有自動控制，也有手動控制，還有過流、過壓、欠壓、失相保護和事故報告功能。使用變頻柜時，我們必須根據電氣原理圖進行復查，接線，根據電機的實際要求進行調整，然后啟動。
1.自動操作:打開電源，電源指示燈亮。將轉換開關撥到“自動”位置，檢查控制柜(箱)控制的電機是否按照液位控制器的指令動作。當液位達到控制液位時，相應的液位指示燈亮，相應的限位控制繼電器的常開觸點自動閉合，二次控制回路自動接通，電機啟動，同時運行指示燈亮。當水位達到停止水位時，相應的指示燈亮，液位測控儀表相應的限位控制繼電器的常閉觸點斷開，二次控制回路斷開，電機停止工作，運行指示燈熄滅。
2.手動操作:接通電源，電源指示燈亮，將轉換開關撥到“手動”位置，按下啟動按鈕，電機開始運行，運行指示燈亮，按下“停止”按鈕，電機停止運行，運行指示燈滅。
3.無論采用何種控制方式，當達到極限水位時，越限水位的信號觸點就會接通，二次控制電路斷電，使電機停止運轉，并發出聲光信號。如果電機運行過程中發生事故，事故指示燈亮起，電鈴會自動報痛。此時，按下停止按鈕，強制電機停止工作。
