生產商：三科杭州變頻器技術有限公司

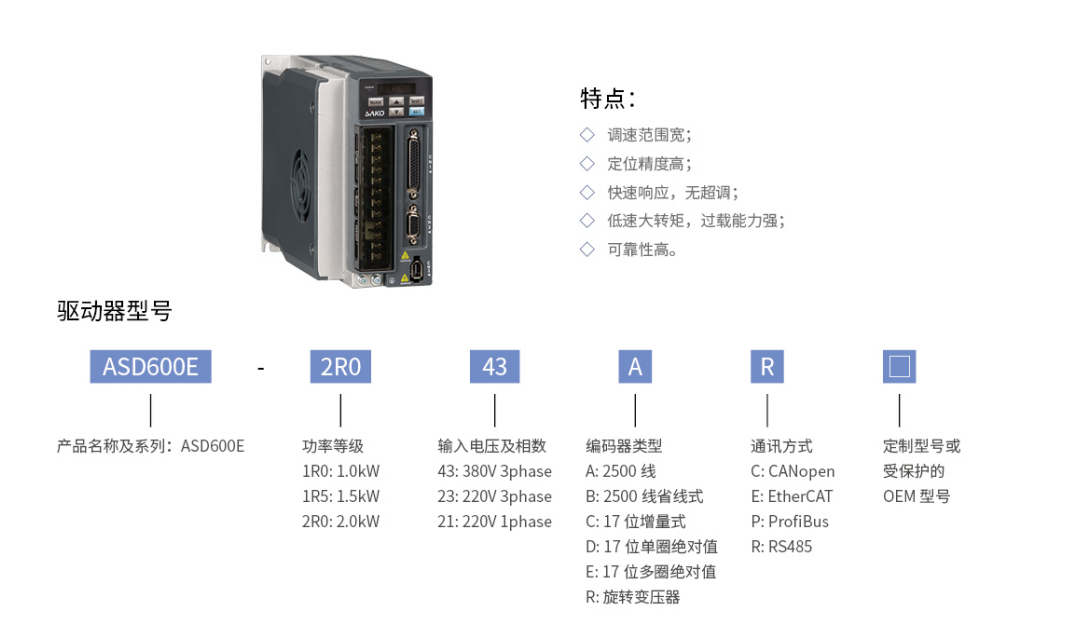

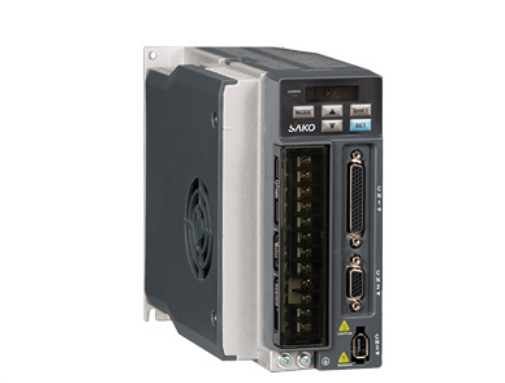

三科驅動器特點：

調速范圍寬

定位精度高

快速響應，無超調

低速大轉矩，過載能力強

可靠性高

生產商：杭州三科變頻器技術有限公司

三科電機型號特點：

實現精準控制

高速性能好

過載能力強

低速運行平穩

響應時間快

伺服驅動器適配電機表

單相/三相220

伺服驅動器型號 額定功率(KW) 容量(KVA) 額定電流(A) 機箱編號 適配電機型號 額定轉矩(NM) 電機法蘭

ASD600E-0R421AR 0.4 0.9 2.8 A 60ST-M01330A 1.3 60

ASD600E-0R721AR 0.75 1.3 4.5 B 80ST-M02430A 2.4 80

ASD600E-1R021AR 1 1.7 5.7 B 80ST-M04025A 4 80

ASD600E-1R223AR 1.2 2.1 5 C 110ST-M04030A 4 110

ASD600E-1R323AR 1.3 2.3 5 C 130ST-M05025A 5 130

ASD600E-1R523AR 1.5 2.5 8 C 110ST-M05030A 5 110

ASD600E-1R623AR 1.6 2.8 6 C 130ST-M06025A 6 130

ASD600E-1R823AR 1.8 3.16 C 110ST-M06030A 6 110

ASD600E-2R023AR 2 3.5 10 C 130ST-M07725A 7.7 130

ASD600E-2R323AR 2.3 4 9.5 C 130ST-M15015A 15 130

ASD600E-2R623AR 2.6 4.5 10 C 130ST-M10025A 10 130

三相380V

ASD600E-1R043AR 1 1.9 3 C 80ST-M04025B 4 80

ASD600E-1R543AR 1.5 2.8 4 C 130ST-M10015B 10 130

ASD600E-2R043AR 2 3.9 4.5 C 130ST-M07725B 7.7 130

ASD600E-2R343AR 2.3 4.6 5 C 130ST-M15015B 15 130

ASD600E-2R643AR 2.6 5.1 6.5 C 130ST-M15025B 10 130

ASD600E-3R043AR 3 4.8 8 D 180ST-M19015B 19 180

ASD600E-3R343AR 3.3 5.3 7.5 D 180ST-M22015B 21.5 180

ASD600E-3R843AR 3.8 6.1 10 D 180ST-M15025B 15 180

ASD600E-4R443AR 4.4 6.2 11 D 180ST-M27015B 27 180

ASD600E-5R543AR 5.5 7.5 14 D 180ST-M35015B 35 180

ASD600E-7R543AR 7.5 10.2 20 D 180ST-M48015B 48 180

技術指標和規格說明

主回路電源

電壓等級：三相220V(0.4-2.6KW，三相380V(0.75-7.5KW)

輸入電壓頻率范圍：47Hz-63Hz

控制回路電源

電壓等級：三相220V(0.4-2.6kW)，三相3BOV(0.75-7.5kw)

輸入電壓頻率范圍：47Hz-63Hz

接口電源

電壓：DC 12V一24V，±10%

電源容量：500mA以上(本機24V電源僅能提供100mA電流)

控制方式：矢量控制，SVPWM

控制模式：位置煌制板式、速度控制模式、轉矩控制模式

再生制動單元：內置制動電阻，也可外接制動電阻

開關量

輸入：13路光耦隔離輸入(NPN兼容)

輸出：7路開路集電極輸出(NPN兼容)

模擬量

輸入：2路，范圍：DC-10V~+10V(輸入精度12位A/D)

輸出：2路，范圍：DC 0V~+10V

脈沖量

輸入：2路5V差分輸入或開路集電極輸入

輸出：4路，編碼器A/B/Z相3路分頻差分輸出，1路Z相開路集電極輸出

保護功能：過流保護，過壓保滬，過載保護，過熱保護，編碼器故障保護，再生制動過載，故障保護，制動單元短路保護，欠壓保護，超速保護，跟蹤誤差過大等保護

位置控制

輸入脈沖頻率：500kHz差動輸入)，200kHz(開路集電極輸入)

定位反饋脈沖：A/B正交脈沖，分辨率：10000脈沖/轉

脈沖放大范圍：電子齒輪A/B:A=1~65535,B=1~65535; 1/50

定位精準：±1脈沖

到位范困設定：±10脈沖

誤差范圍：可在±5轉范圍內設置

轉矩控制范圍：由參數設定或者外部模擬輸入設定DC0~±10V 最大轉矩：300%額定

速度控制

頻率響應：650Hz

速度控制范圍：最大速度5000r/min，最低速度0.1r/min，調速范圍為1:50000

速度波動率：±0.03%

轉矩控制范圍：由參致設定或者外部模擬輸入設定DC~±10V，最大轉矩：300%額定

轉矩控制

轉矩線性：±10%以下

速度控制范圍：由參數設定或者外部模擬輸入設定DC0~±10V(最大轉速)

允許最大慣量：30倍

通訊：RS485：主機1：n通訊，n≤32

環境

溫度：工作溫度：0~45℃ 儲存溫度：-20~80℃(不凍結)

濕度：工作/保存：≤90%RH(不凝露)

其他環境條件：室內(不受陽光直射)，無腐蝕性氣體、可燃?xì)怏w、油露、灰塵的地方

允許使用高度：海拔高于1000m需降額使用

震動：≤5.88m/s2 ，10-60HZ(不允許工作在共振點)
